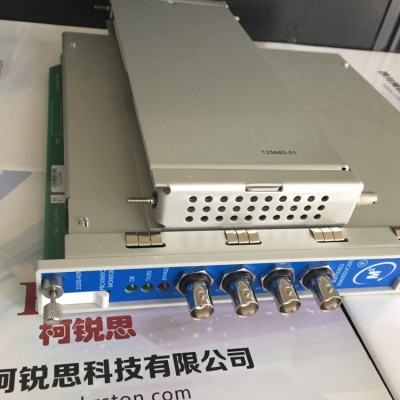

3500/22M框架接口模塊是連接3500框架的基本接口。它支持本特利內華達公司專有協議，用作組態框架和收集機器信息。RIM必須安裝在框架的槽位(與電源模塊緊挨著)。

RIM提供一個連接，它支持當前本特利內華達通訊處理器(外部瞬態數據接口TDIX和外部動態數據接口DDIX)。

RIM使用兩種類型的I/O模塊，即框架接口I/O模塊和數據管理I/O模塊。這些I/O模塊讓你把主計算機和通訊處理器與3500框架連接起來，一次只能在RIM(盤裝或架裝框架中)的后面或RIM(壁掛式框架)的上面安裝一個框架接口I/O模塊。

對于3500監測系統，有效的兩種框架接口I/O模塊是RS-232/RS-422I/O 模塊和調制解調器I/O模塊。以下特性為兩種I/O模塊共有的。

框架接口I/O模塊必須安裝在框架接口模塊的后面(盤裝或架裝框架)或者在框架接口模塊的上面(壁掛式框架)。

3500/22M TDI模塊和輸入/輸出模塊的選型如下：

3500/22-AXX-BXX-CXX

A：TDI模塊類型

0 1標準（標準監測應用）

0 2TMR（只用于要求三重模塊冗余組態時）

B：輸入/輸出模塊類型

0 1  10 base -T/100 base-TX以太網輸入/輸出模塊  0 2  100 base-FX（光纖）以太網輸入/輸出模塊

C：批準機構選項

0 0無     0 1CSA/NRTL/C

備件

138607-01 標準瞬態數據接口模塊

138607-02 TMR瞬態數據接口模塊

146031-01 10/100 base T輸入/輸出模塊

146031-02 100 base FX（光纖）輸入/輸出模塊

主要型號有：

3500/22-01-01-00(288055-01+146031-01)

3500/20-01-01-00

3500/22-01-01-00

3500/20-01-02-00

3500/22-01-02-00

3500/20-02-02-00

3500/22-02-02-00

3500/22-01-01-01

3500/22-01-01-CN
