管道式溫度變送器 TW-IE00X
風管溫度變送器 單溫度變送器 TW-IE00X 通風管道安裝 測量精度高
一、產品簡介
管道式溫度變送器采用全封閉防水PC外殼，使用304不銹鋼探針，內置進口A級標準鉑電阻或熱敏電阻作為溫度傳感器元件，有多種探針長度可供選擇，具有體積小，重量輕、精度高、響應速度快、長期穩定性好等特點。
單溫變送器采用進口A級標準鉑電阻作為傳感元件，內部配以專用IC處理芯片及新型溫度補償運算放大電路，將被測的溫度轉換成與之對應的標準信號，是專業應用于HVAC管道系統內單點溫度測量設備。
水管式溫度傳感器/變送器用于測量管道內液體及蒸汽的溫度，在安裝時與304不銹鋼套管配套使用。
二、技術參數

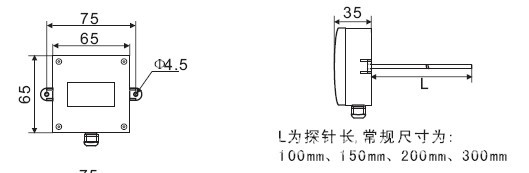

探針長度：水管100mm、150mm、200mm
風管200mm、300mm、450mm
溫度元件：
傳感器PT1000、PT100、NI1000、NTC3K、NTC10K、NTC20K
變送器PT1000 A級
供電電源：DC24V+-20%
測量范圍：0~50℃、0~100℃、-50~50℃、-20~80℃、-40~60℃
輸出信號：直流4~20mA 負載電阻<500Ω
精度：-+0.2℃、-+0.3℃、-+0.5℃
接線端子：3.81mm 3PIN PBT 螺絲端子，M2鋼螺絲，0.2Nm扭矩，20mΩ接觸電阻
線纜規格：18-22AWG，撥線長度6~7mm
防水接頭：PG7,黑色
保存環境：-20~60℃ 90%RH以下，無冷凝
抗浪涌等級：三級
外殼材料：PC工程塑料（聚碳酸酯）
防水等級：IP66
環保標準：RoHS
三、注意事項

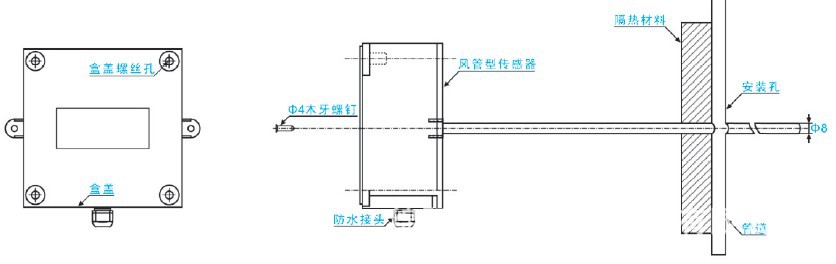

在安裝于使用時，注意產品按裝方向，建議防水接頭方向垂直向下，同時避免陽光直射或者直接接觸冷/熱源。
安裝或更換變送器時，一定要關閉電源；接線時請按照外殼內蓋接線圖接線，注意電源與型號端不要接反，否則變送器無法正常工作。
為防止噪音干擾，推薦使用屏蔽電纜線。
為保護產品不受損壞以及操作人員的人身安全，在安裝或接線過程中，請切斷電源再操作；
為保證產品防水性能，請勿損壞或丟失外殼防水密封圈。
